輪胎橡膠生產工藝流程復雜，從膠料混煉、擠出、壓延，再到雙復合成型，整套產線大量輥筒設備需要穩定控溫。輥筒內部通入導熱油或者飽和蒸汽，實現加熱或者冷卻，H型旋轉接頭作為介質輸送核心部件，為各類煉膠、擠出、壓延設備的旋轉輥筒輸送熱交換介質。橡膠輪胎行業工況特點：溫度波動大、設備長期連續運轉、輥筒存在熱脹冷縮，對旋轉接頭的密封補償能力、耐高溫性能要求較高，密封一旦出現滲漏，會造成膠料溫度異常，直接導致橡膠制品次品。

產線對應設備甄別說明

密煉機：密閉式煉膠機，橡膠混煉核心設備，混煉室夾套導熱油控溫；

開煉機：開放式煉膠機，煉膠輥筒導熱油 / 冷卻水控溫；

壓延機：橡膠壓延輥，將膠料壓制成膠片，輥筒需要精準恒溫；

雙復合擠出機：輪胎行業雙復合擠出生產線，胎面、胎側復合擠出成型，多組輥筒控溫；

冷喂料擠出機（冷喂機）：冷喂料橡膠擠出機，擠出胎面膠料，螺桿、輥筒溫度控制；

現場工況參數

介質：導熱油 / 飽和蒸汽 / 循環冷卻水

工作壓力：0.3?1.2MPa

工作溫度：80?220℃（導熱油最高 220℃，冷卻水 15?45℃）

轉速：5?120r/min，不同設備輥筒轉速差異大

運行模式：24 小時連續生產，頻繁啟停，輥筒熱脹冷縮明顯

適用設備：密煉機、開煉機、壓延機、雙復合擠出線、冷喂料擠出機

H 型旋轉接頭選型適配要點

內置彈簧補償結構

       H 型旋轉接頭內置多組彈簧補償機構，針對橡膠設備輥筒升溫?zé)崤蛎?、停機降溫收縮，持續給密封副提供補償壓力，保證密封面貼合，避免熱脹冷縮帶來的泄漏，這也是橡膠煉膠產線選用 H 型結構最核心原因。

密封副材質匹配高溫導熱油工況

       采用石墨?碳化硅密封配對，針對冷卻水工況可調整密封配對，兼顧耐磨和密封性能，適應溫度反復波動。

殼體與管路適配

       殼體銅合金，耐高溫變形；法蘭連接為主，也有適用錐管螺紋方式的，方便橡膠產線現場拆裝維護；內部導流結構優化，加快導熱油循環，輥筒溫度均勻，保障橡膠加工工藝溫度穩定。

適配多設備通用性

       同系列 H 型旋轉接頭可分別適配密煉機夾套、開煉機輥筒、壓延機輥、雙復合擠出生產線輥筒、冷喂料擠出機，只需要根據介質、壓力、轉速調整內部密封配置，方便輪胎廠備件統一管理。

現場使用效果

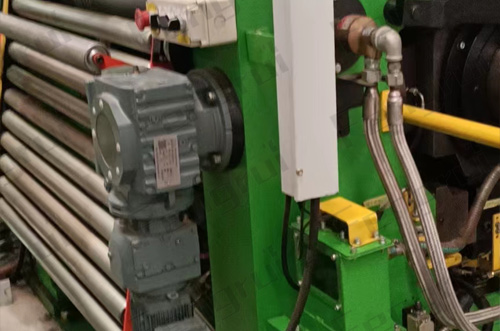

        在輪胎橡膠整套加工產線，H 型旋轉接頭分別部署在密煉、開煉、壓延、雙復合擠出、冷喂料擠出各個工序。

        彈簧補償結構很好化解輥筒熱脹冷縮帶來的位移，大幅降低導熱油、蒸汽泄漏故障；輥筒溫度控制穩定，膠料混煉、壓延、擠出工藝溫度波動可控，減少橡膠次品率。

        設備維護周期變長，減少因?yàn)樾D(zhuǎn)接頭故障造成產線停機，降低輪胎企業運維成本。
