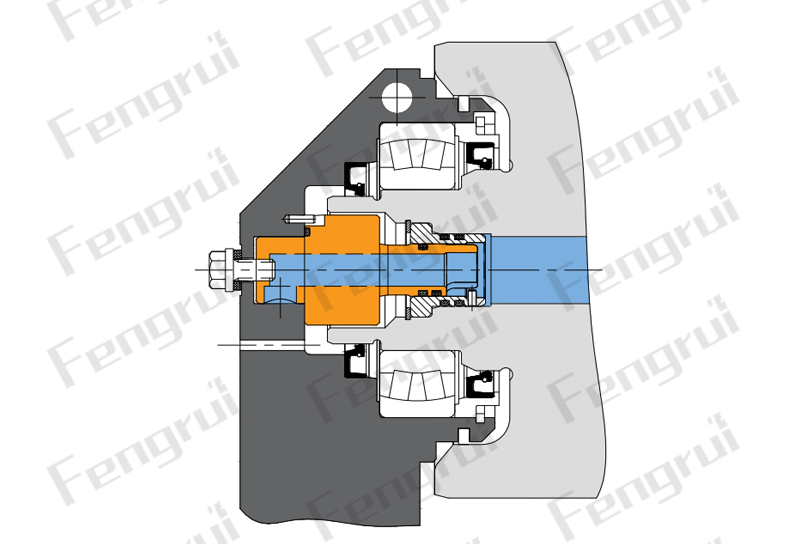

完全安裝在軸承蓋及輥?zhàn)觾?nèi)部，無需金屬軟管外面沒有管道；
單簧（HNDND）和多簧（HMDNS）補償結構；
生產線現場拆卸密封包，節約60%維護維修成本；
碳化鎢機械密封元件，抗雜質；
浮動式結構設計，可承受±0.5mm軸頭跳動；
最大8mm軸向位移補償輥軸熱膨脹；
整體不銹鋼、銅合金材質，可長期用于通水環境；
*可根據用戶提供圖紙非標訂制生產。
| 介質 水 最大使用壓力： | DN | 15~20 | 230 PSI | 18 bar |
| 介質 空氣 最大使用壓力： | 15~20 | 230 PSI | 18 bar | |
| 介質 冷卻液 最大使用壓力： | 15~20 | 230 PSI | 18 bar | |
| 最高使用速度（轉子）： | ||||
| DN | 100 RPM | 100 min-1 | ||
| 最高使用溫度： | 121℃ | ＞121℃ 請咨詢豐瑞旋轉接頭 | ||

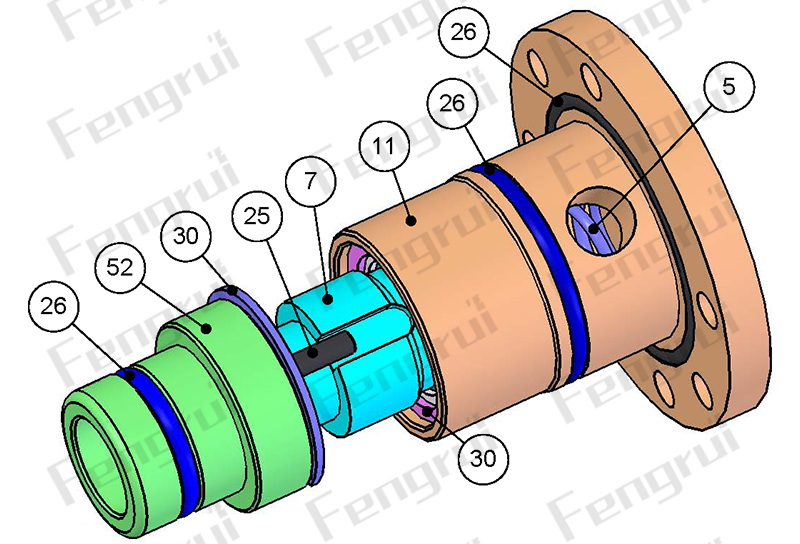

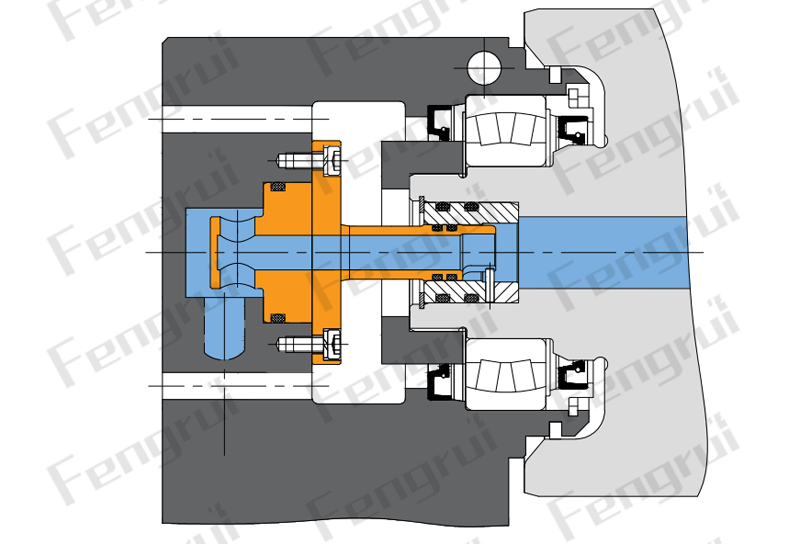

HMDN型埋入式旋轉接頭內部采用平衡式機械密封，密封元件采用耐高溫、耐磨損、自潤滑的材料精密加工而成；密封元件磨損后會由日本進口631不銹鋼材質耐高溫補償彈簧進行補償。安裝采用埋入式連接，切記安裝端面及安裝孔加工要求Ra1.6以上，以保證安裝密封可靠性，

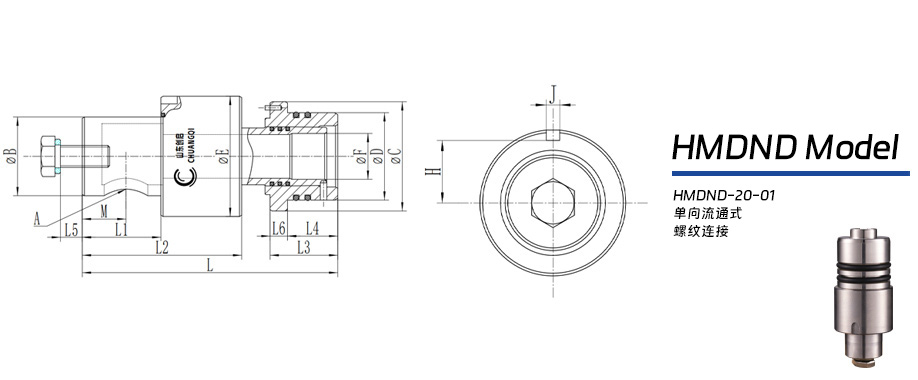

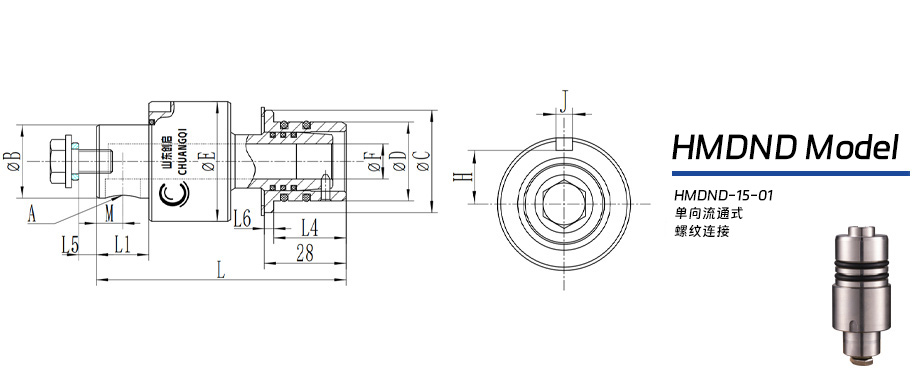

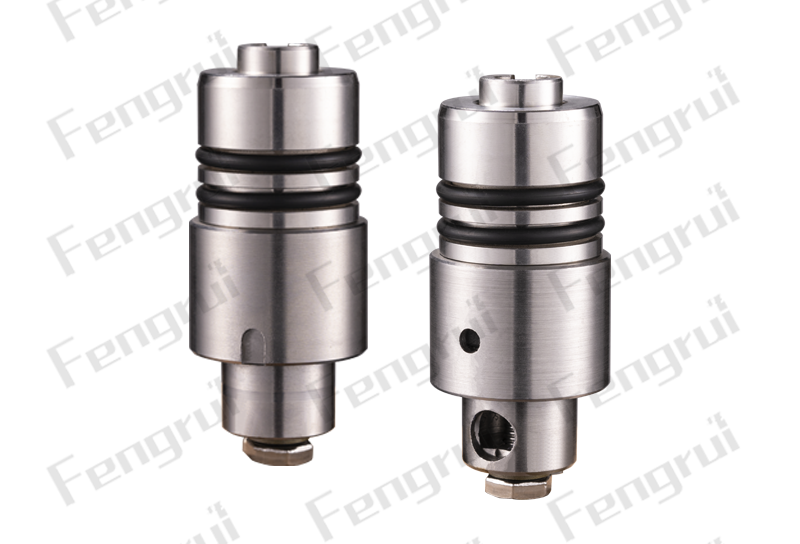

| HMDND型連拉矯機入式旋轉接頭 - 單向流通式 - 螺紋連接 | |||||||||||||||||||||||
| DN | Model | A | B | C | D | E | F | G | H | J | L | M | L1 | L2 | L3 | L4 | L5 | L6 | |||||
| 15 | HMDND-15A-01 | 12 | 25 | 35 | 27 | 41 | 16 | M8 | 16.5 | 5 | 85.5-8 | 9 | 18 | 46 | 28 | 20 | 6 | 8 | |||||
| 20 | HMDND-20A-01 | 16 | 36 | 50 | 40 | 55 | 20 | M10 | 23.5 | 5 | 117-8 | 20 | 36 | 73 | 31 | 23 | 10 | 8 | |||||
| 注：可根據拉矯機、連軋機、連鑄機、扇形鍛實際安裝尺寸訂制。 | |||||||||||||||||||||||

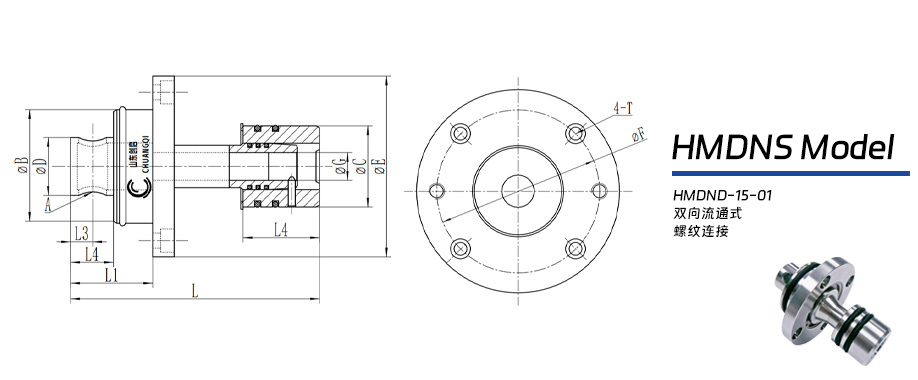

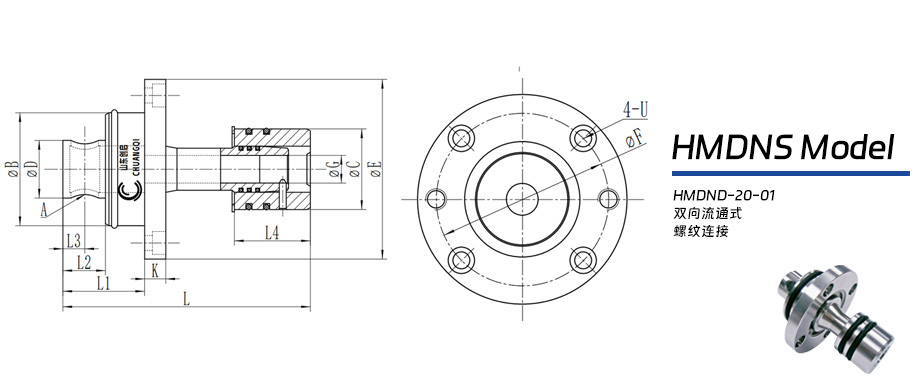

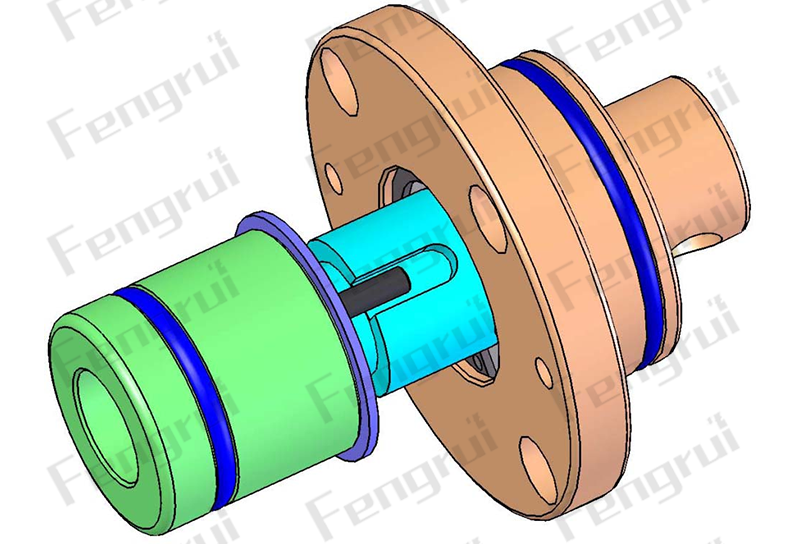

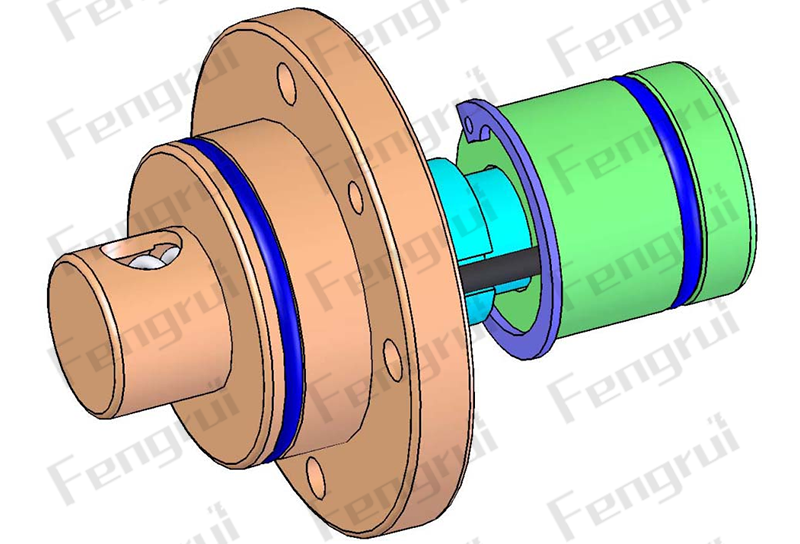

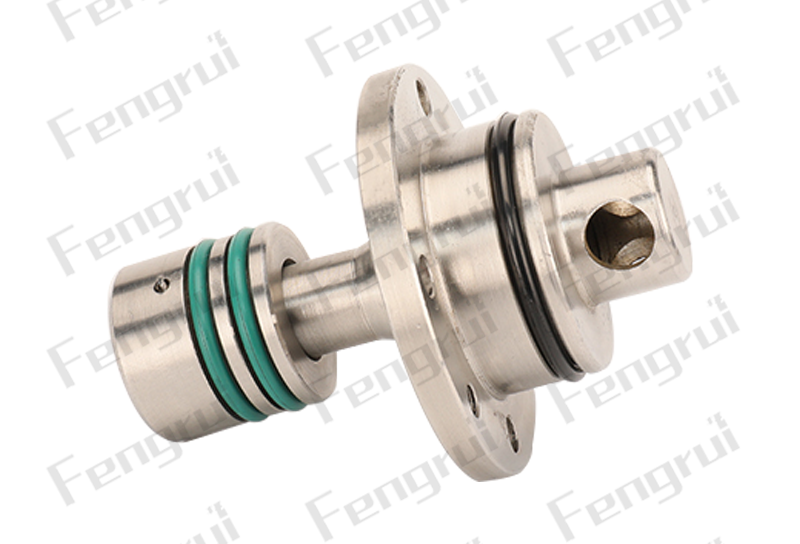

| HMDNS型連扇形段埋入式旋轉接頭 - 雙向流通式 - 螺紋連接 | |||||||||||||||
| DN | Model | A | B | C | D | E | F | G | K | L | L1 | L2 | L3 | L4 | T-U |
| 15 | HMDNS-15A-01 | 12 | 49 | 35 | 25 | 78 | 64 | 12 | 10 | 107.5 | 35.5 | 18.5 | 9.5 | 33 | 4-Φ6.5 |
| 20 | HMDNS-20A-01 | 16 | 59 | 45 | 32 | 100 | 80 | 16 | 12 | 131 | 45 | 25 | 13 | 40 | 4-Φ6.5 |
| 注：可根據拉矯機、連軋機、連鑄機、扇形鍛實際安裝尺寸訂制。 | |||||||||||||||
