1.H型平衡式機械密封結構，進口高速軸承雙支撐，結構可靠，運轉穩定。
2.機械密封旋轉接頭主密封CNC精密加工，確保表面粗糙度和平直度。
3.密封摩擦副端面磨損量△在正常工作條件下磨損極低，可以連續使用2年，特殊場合5-10年壽命。
4.具備很好的耐振性能，在轉速3000r/min下的振幅不超過0.05mm，pv值隨著使用可不斷提高。
5.功率損失小，機械密封的摩擦副處于半液摩擦狀態，摩擦系數μ非常低。
6.旋轉軸對振擺、空心軸對殼體的偏斜不敏感使波紋管密封軸或軸套不易受磨損。
7.機械密封旋轉接頭在流通易燃、易爆、有毒有害介質的極端苛刻工況下可確保密封的可靠性。
8.適用工況廣，高溫、低溫、高壓、真空干摩擦及腐蝕介質的高速工況均有良好的表現。
9.流體設計方案，可在生產線上直接更換密封組件，方便維護檢修。
10.防銹渣隔泥沙，適用于流通介質里有固體、顆粒的工況環境。
11.線速度：≤15m/s，軸向竄動量：±1.0mm。
可以代替臺灣楊桄旋轉接頭、旋寶（ROTARY）323B、334系列旋轉接頭
| 介質 冷卻水 最大使用壓力： | 240 PSI | 16 bar | ||
| 介質 空氣 最大使用壓力： | 240 PSI | 16 bar | ||
| 介質 油 最大使用壓力： | 240 PSI | 16 bar | ||
| 最高使用速度（轉子）： | ||||
| 介質 水 最大使用速度： | 3000 RPM | 3000 min-1 | ||
| 介質 空氣 最大使用速度： | 3000 RPM | 3000 min-1 | ||
| 介質 油 最大使用速度： | 3000 RPM | 3000 min-1 | ||
| 最高使用溫度： | 150℃ | ＞150℃ 請咨詢創啟旋轉接頭 | ||

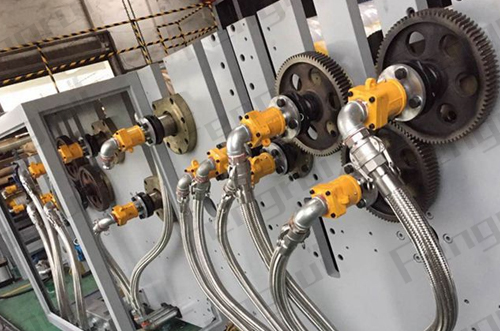

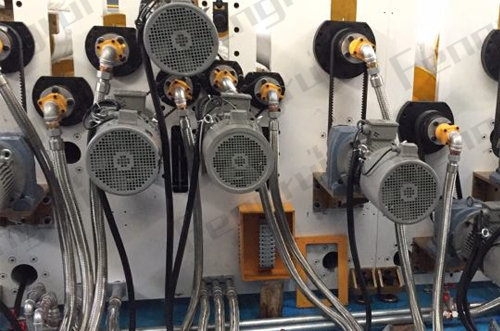

JF型機械密封旋轉接頭是一款專為高速、連續、穩定流體輸送工況研發的精密動態密封連接件，依托成熟的平衡式機械密封結構設計，融合精密加工工藝與優質耐磨密封材質，可完美適配水、熱油、冷卻劑、液壓油、壓縮空氣、真空等多種介質的動態傳輸，廣泛應用于機械制造、冶金、化工、造紙、橡塑等工業領域，解決設備旋轉運行中流體介質輸送泄漏、運轉卡頓、壽命短等行業痛點，為各類旋轉設備提供高效、可靠、低耗的動態密封解決方案。

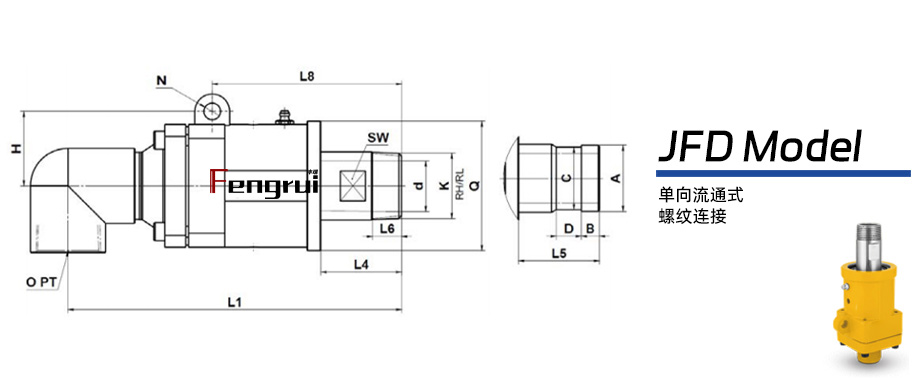

| JFD型冷卻水機械密封旋轉接頭-單向流通式-螺紋連接 | |||||||||||||||||
| Order-No. | K | O | L1 | L4 | L6 | L8 | N | L8 | Q | SW | d | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc3/4" | 198 | 48 | 18 | 8 | 124.5 | 55 | 24 | 17 | 36 | 26 | 11 | 24.4 | 15 | 53 | 53 |
| 25A 1" | R1" | Rc1" | 203 | 53 | 20 | 10 | 124 | 72 | 30 | 24 | 43 | 32.3 | 11 | 30.7 | 15 | 53 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1-1/4" | 228 | 58 | 22 | 12 | 130.5 | 83.5 | 42 | 32 | 53.5 | 41 | 13 | 39.4 | 19 | 62 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/2" | 242 | 61 | 24 | 12 | 138 | 93 | 45 | 36 | 53.5 | 47.5 | 13 | 45 | 23 | 61 | 61 |
| 50A 2" | R2" | Rc2" | 277 | 64 | 28 | 12 | 165 | 117 | 59 | 50 | 75 | 59 | 16 | 56.7 | 23 | 74 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2-1/2" | 313 | 73 | 30 | 12 | 198 | 142 | 73 | 59 | 84 | 72 | 19 | 69 | 27 | 77 | 61 |
| 80A 3" | R3" | Rc3" | 342 | 88 | 32 | 12 | 211 | 142 | 86 | 74 | 84 | 89.8 | 20 | 86 | 27 | 79 | 74 |
| 本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！ | |||||||||||||||||

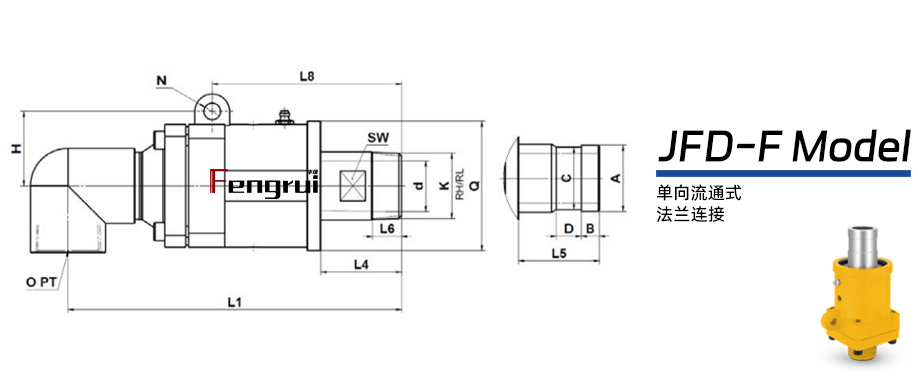

| JFD-F型冷卻水機械密封旋轉接頭-單向流通式-法蘭連接 | |||||||||||||||||
| Order-No. | K | O | L1 | L4 | L6 | L8 | N | L8 | Q | SW | d | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc3/4" | 198 | 48 | 18 | 8 | 124.5 | 55 | 24 | 17 | 36 | 26 | 11 | 24.4 | 15 | 53 | 53 |
| 25A 1" | R1" | Rc1" | 203 | 53 | 20 | 10 | 124 | 72 | 30 | 24 | 43 | 32.3 | 11 | 30.7 | 15 | 53 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1-1/4" | 228 | 58 | 22 | 12 | 130.5 | 83.5 | 42 | 32 | 53.5 | 41 | 13 | 39.4 | 19 | 62 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/2" | 242 | 61 | 24 | 12 | 138 | 93 | 45 | 36 | 53.5 | 47.5 | 13 | 45 | 23 | 61 | 61 |
| 50A 2" | R2" | Rc2" | 277 | 64 | 28 | 12 | 165 | 117 | 59 | 50 | 75 | 59 | 16 | 56.7 | 23 | 74 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2-1/2" | 313 | 73 | 30 | 12 | 198 | 142 | 73 | 59 | 84 | 72 | 19 | 69 | 27 | 77 | 61 |
| 80A 3" | R3" | Rc3" | 342 | 88 | 32 | 12 | 211 | 142 | 86 | 74 | 84 | 89.8 | 20 | 86 | 27 | 79 | 74 |
| 本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！ | |||||||||||||||||

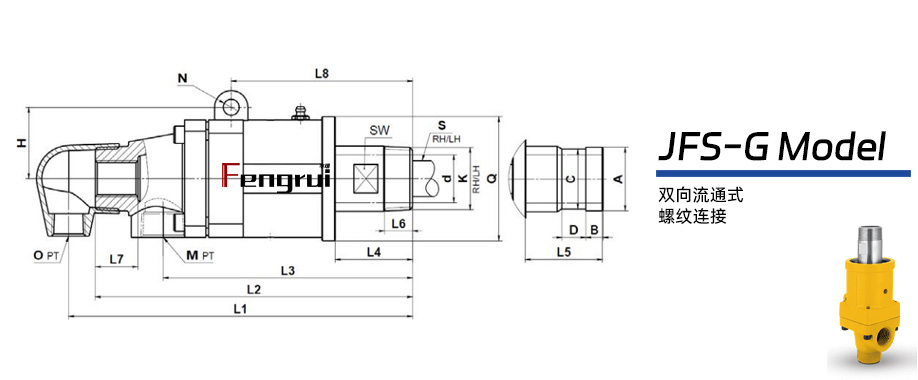

| JFS-G型冷卻水機械密封旋轉接頭-雙向流通式-螺紋連接 | |||||||||||||||||||||
| Order-No. | K | M | O | S | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | G1/4" | 205 | 198 | 162 | 48 | 18 | 27 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | G3/8" | 236 | 223 | 173 | 53 | 20 | 29 | 124 | 10 | 30 | 24 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | G1/2" | 251 | 235 | 189 | 58 | 22 | 26 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | G3/4" | 260 | 240 | 189 | 61 | 24 | 32 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | G1" | 327 | 303 | 240 | 64 | 28 | 40 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | G1-1/4" | 388 | 363 | 274 | 77 | 30 | 40 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | G1-1/2" | 403 | 374 | 289 | 88 | 32 | 40 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |
| 本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！ | |||||||||||||||||||||

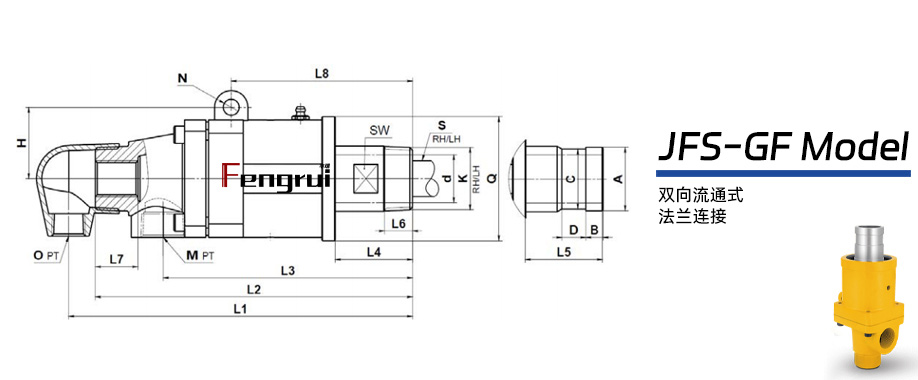

| JFS-GF型冷卻水機械密封旋轉接頭-雙向流通式-法蘭連接 | |||||||||||||||||||||
| Order-No. | K | M | O | S | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | G1/4" | 205 | 198 | 162 | 48 | 18 | 27 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | G3/8" | 236 | 223 | 173 | 53 | 20 | 29 | 124 | 10 | 30 | 24 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | G1/2" | 251 | 235 | 189 | 58 | 22 | 26 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | G3/4" | 260 | 240 | 189 | 61 | 24 | 32 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | G1" | 327 | 303 | 240 | 64 | 28 | 40 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | G1-1/4" | 388 | 363 | 274 | 77 | 30 | 40 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | G1-1/2" | 403 | 374 | 289 | 88 | 32 | 40 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |
| 本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！ | |||||||||||||||||||||

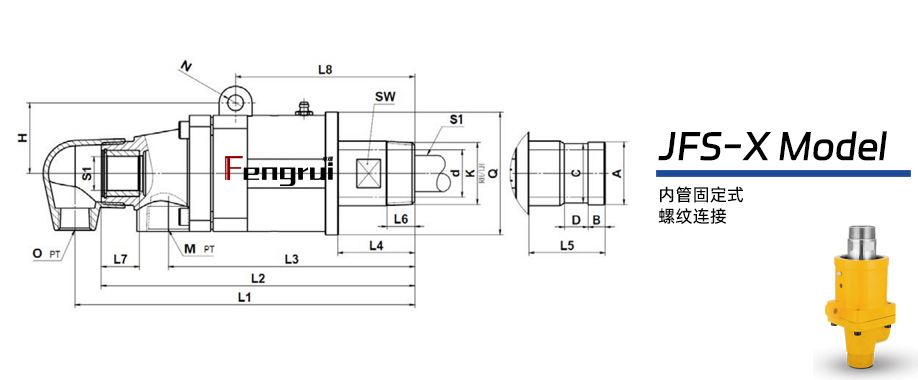

| JFS-X型冷卻水機械密封旋轉接頭-內管固定式-螺紋連接 | |||||||||||||||||||||
| Order-No. | K | M | O | S1(e8) | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | 11.9 | 205 | 195 | 162 | 54 | 18 | 20 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | 15.9 | 235 | 220 | 173 | 54 | 20 | 25 | 124 | 10 | 30 | 21.6 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | 19.9 | 251 | 229 | 189 | 58 | 22 | 15 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | 25.9 | 260 | 236 | 189 | 56 | 22 | 25 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | 31.9 | 325 | 299 | 238 | 63 | 28 | 30 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | 40 | 388 | 351 | 271 | 73 | 30 | 25 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | 46 | 403 | 367 | 289 | 88 | 32 | 30 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |

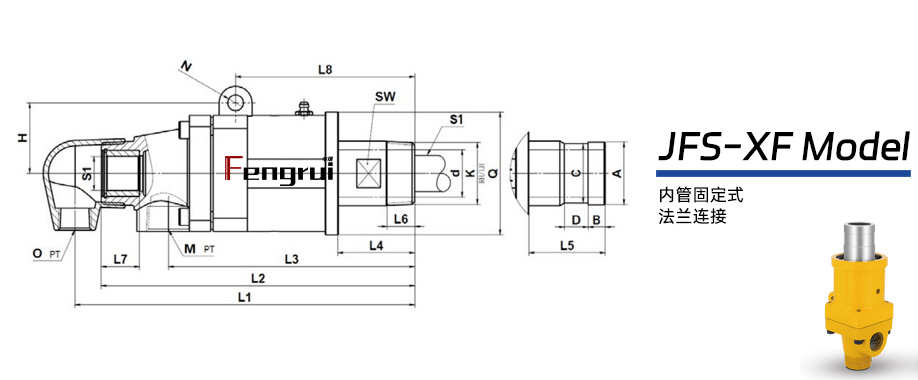

| JFS-XF型冷卻水機械密封旋轉接頭-內管固定式-法蘭連接 | |||||||||||||||||||||
| Order-No. | K | M | O | S1(e8) | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | 11.9 | 205 | 195 | 162 | 54 | 18 | 20 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | 15.9 | 235 | 220 | 173 | 54 | 20 | 25 | 124 | 10 | 30 | 21.6 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | 19.9 | 251 | 229 | 189 | 58 | 22 | 15 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | 25.9 | 260 | 236 | 189 | 56 | 22 | 25 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | 31.9 | 325 | 299 | 238 | 63 | 28 | 30 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | 40 | 388 | 351 | 271 | 73 | 30 | 25 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | 46 | 403 | 367 | 289 | 88 | 32 | 30 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |
| 本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！ | |||||||||||||||||||||
