Q2型高溫旋轉接頭

發表時間：2026-08-06 | 點擊率：258

產品特點

PRODCUT FEATUREA

精密鑄造球磨碳鋼殼體

球面密封結構，結構簡單；

單雙通道雙支耳 (止轉) 設計；

碳石墨密封環，耐高溫性能好；

免維護石墨無油軸承雙支撐，具有自潤滑性；

耐高溫彈簧的應有，有效保證高溫工況的補償力；

可選配項目:

日本631不銹鋼高溫補償彈簧

美國步高高密度浸銻碳石墨密封環

304/316L不銹鋼耐腐蝕材質配件及附件

多種螺紋及法蘭規格標準選擇

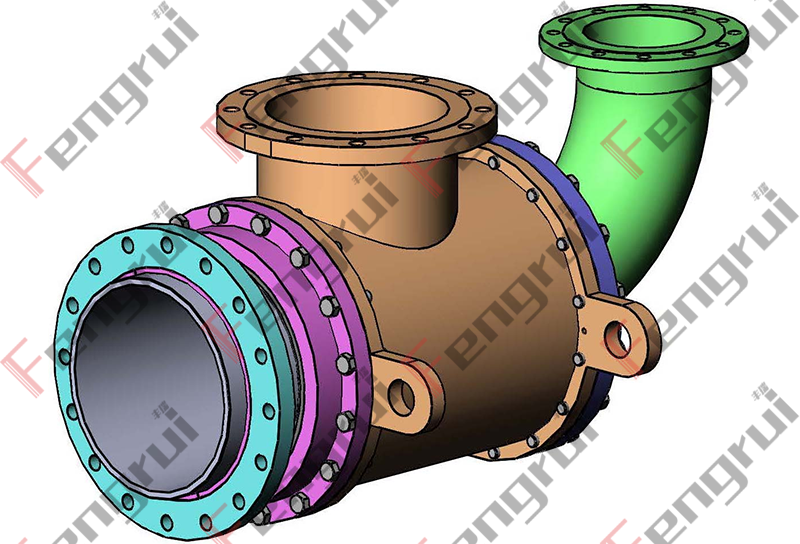

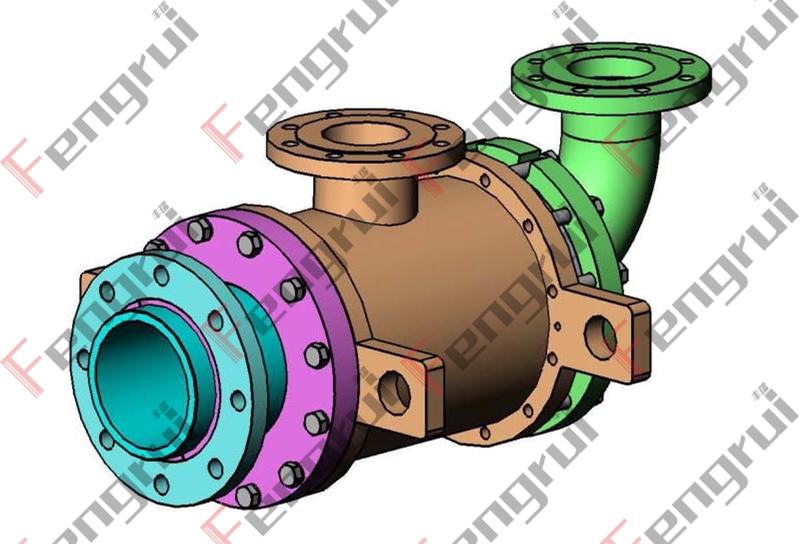

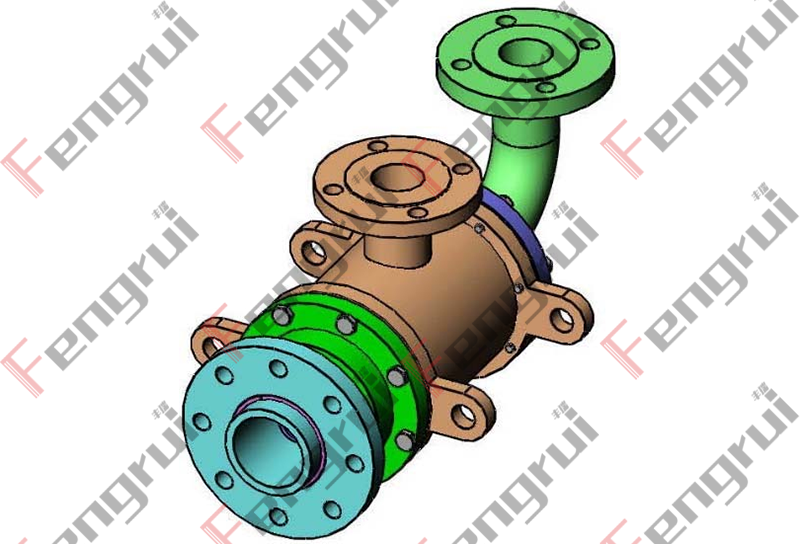

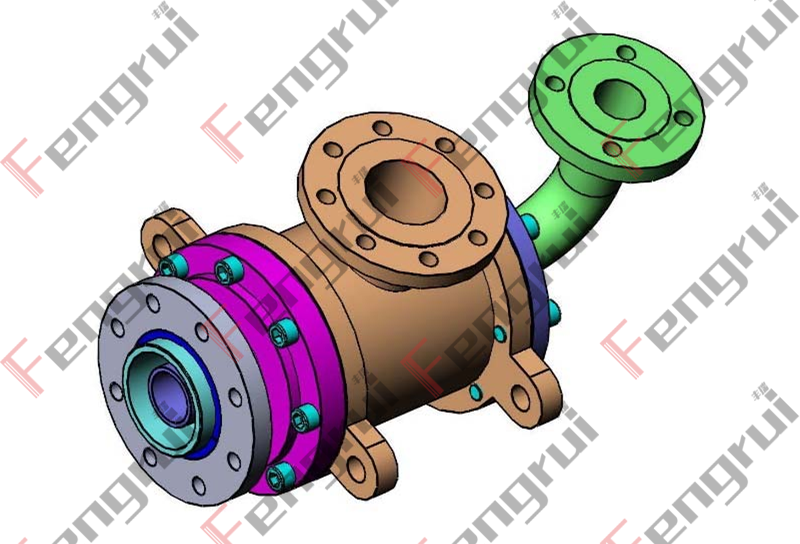

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 熱水最大使用壓力：	DN	65~100	230 PSI	18 bar
介質 蒸汽最大使用壓力：		65~100	750 PSI	50 bar
介質 熱油最大使用壓力：		65~100	290 PSI	20 bar
最大真空度：		65~100	2 Hg	7 kPa
最高使用速度（轉子）：
	DN	65	100 RPM	100 min-1
		80	50 RPM	50 min-1
		100	30 RPM	30 min-1


最高使用溫度：	320℃		＞320℃ 請咨詢豐瑞旋轉接頭

內部結構

INTERNAL STRUCTURE

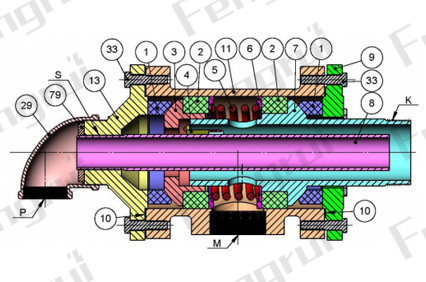

Q2型高溫旋轉接頭零件名稱：

1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體，29.彎頭，33.螺栓，79.內管用鎖緊螺母。

K一加管代號，M一管路接代號(蒸汽入口)，P-管路接口代號(冷凝水出口)，5-內管代號，0-止轉孔代號。

產品介紹

Product Description

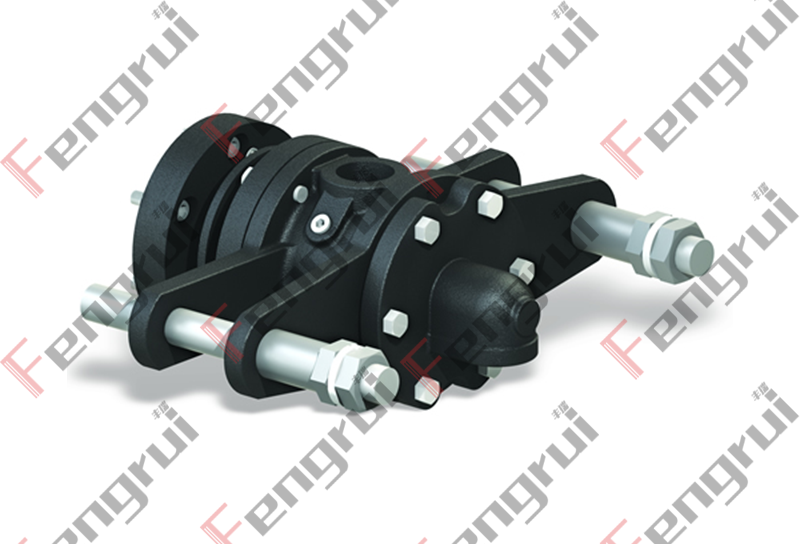

Q2型高溫旋轉接頭采用升級款雙球面密封內部結構，內置加粗補償高溫彈簧、加寬石墨耐磨密封環，搭配一體式雙支耳限位防轉結構。相比普通Q型旋轉接頭，雙支耳可牢牢固定殼體，運轉時無殼體跟轉、偏移問題；加寬球面密封副補償量更大，能抵消設備大跳動、安裝同軸度誤差，耐高溫高壓、滲漏概率更低，長期高溫工況使用壽命提升一倍。

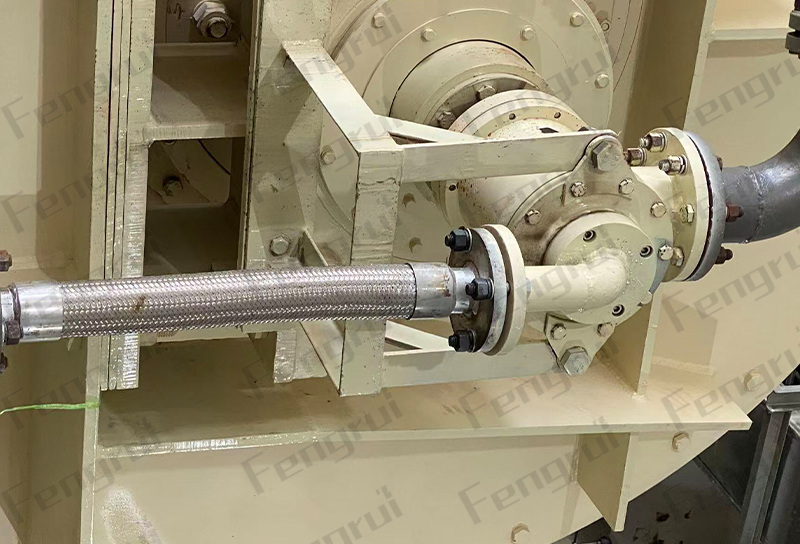

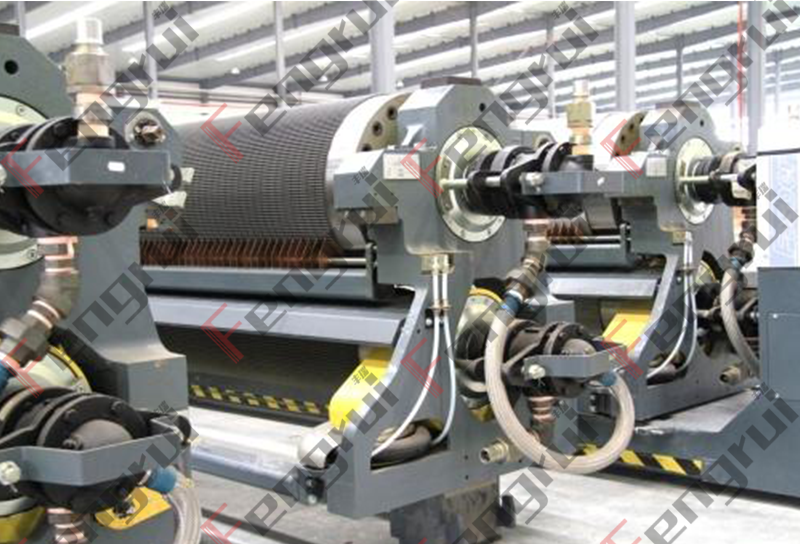

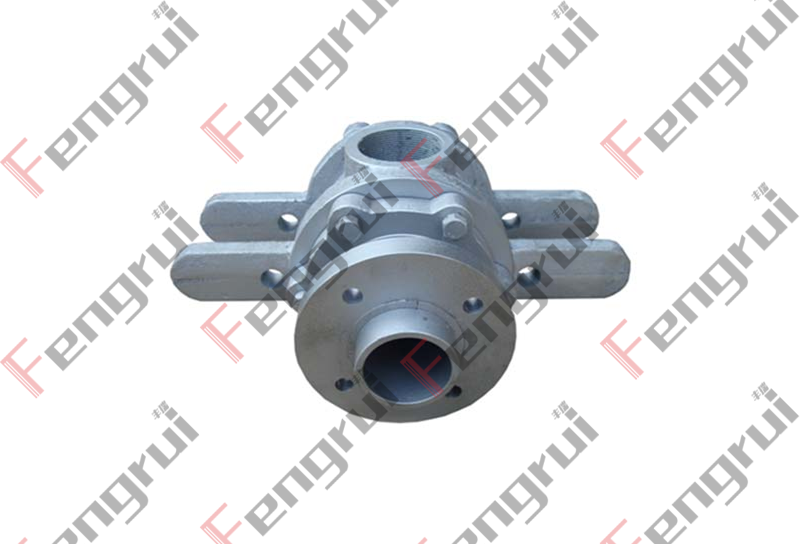

可輸送蒸汽、導熱油、煙氣等高溫介質，適配新材料加工、造紙包裝、紡織印染、橡塑復合、化工干燥、食品烘干、垃圾處理發電站烘干設備；配套新材料烘干輥、瓦楞烘缸、印染熱輥、覆膜復合機、化工干燥機組、垃圾焚燒發電烘干筒、壓延加熱輥、涂布烘干設備。

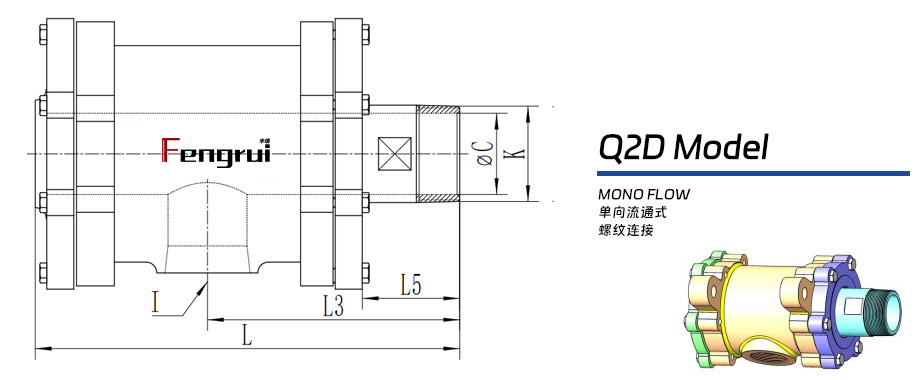

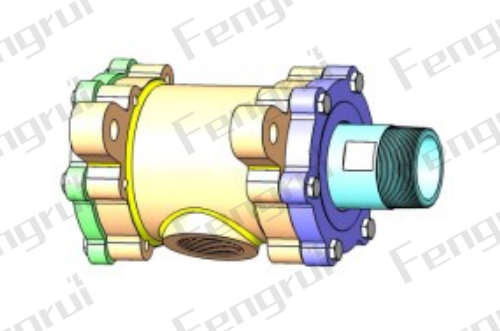

Q2D型雙支耳旋轉接頭

Q2D型旋轉接頭 - 單向流通式 - 螺紋連接
DN	Model	K	I	C	L	L3	L5
65	Q2D-65	R2?	R2?	60	335	90	209
80	Q2D-80	R3	R3	75	384	90	233
100	Q2D-100	R4	R4	97	577	90	511

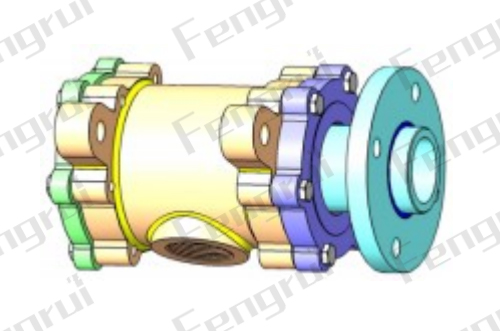

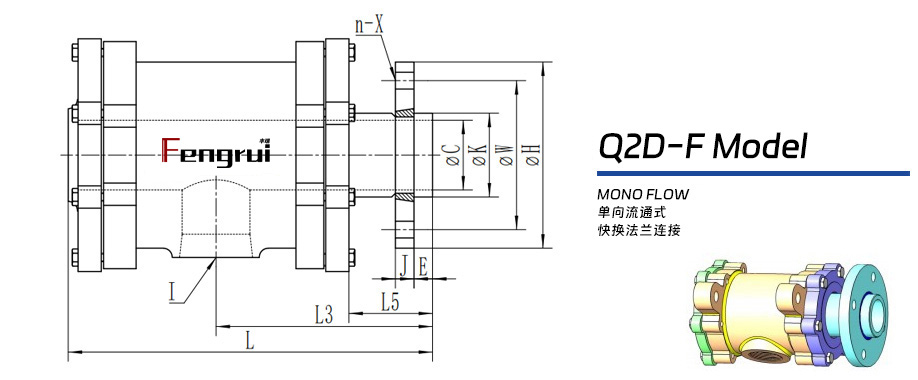

Q2D-F型雙支耳旋轉接頭

Q2D-F型旋轉接頭 - 單向流通式 - 快換法蘭連接
DN	Model	K	I	C	L	L3	L5	H	W	J	E	n-X
65	Q2D-F65	?78	R2?	?60	335	90	209	185	145	20	18	4-?18
8065	Q2D-F80	?90	R3	?75	384	90	233	220	160	20	20	8-?18
100	Q2D-F100	?112	R4	?97	577	90	511	220	180	22	22	8-?18

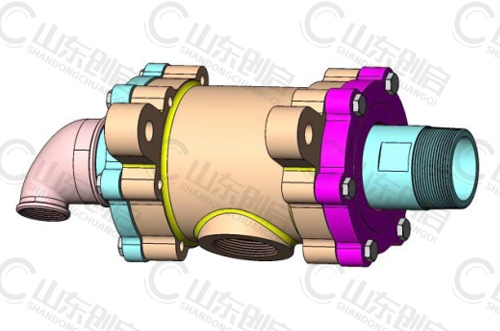

Q2D-G型雙支耳旋轉接頭

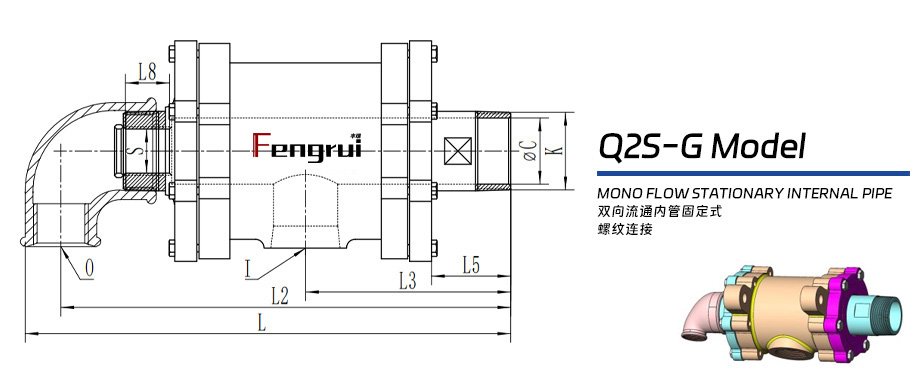

Q2S-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	C
65	Q2S-G65-32	R2?	Rc2	Rc1?	G1?	441	416	209	85	50	Φ64
80	Q2S-G80-40	R3	Rc2?	Rc2	G1?	518	482	233	90	50	Φ75
100	Q2S-G100-65	R4	Rc2?	Rc2?	G2?	538	492	273	90	50	Φ98

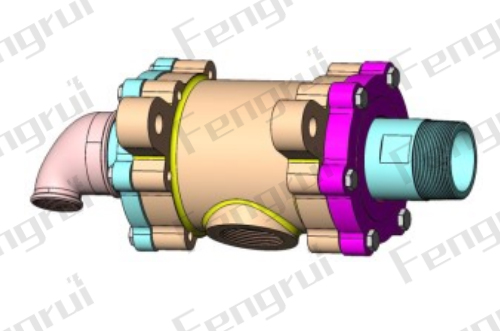

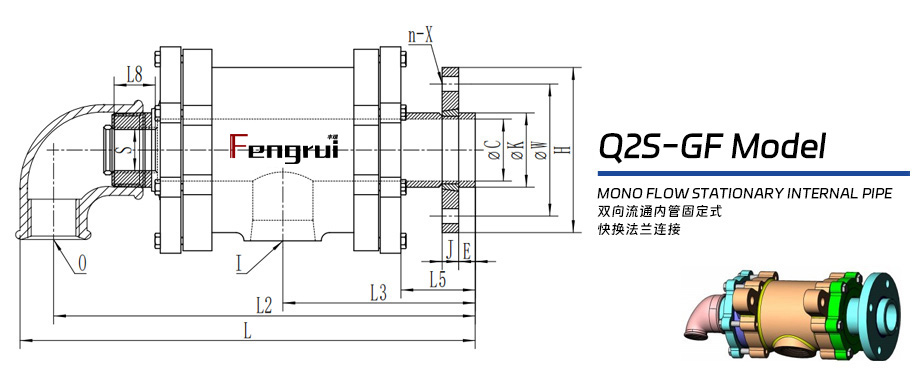

Q2S-GF型雙支耳旋轉接頭

Q2S-GF型旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接

Model

n-X

Q2S-GF65-32

Φ75

Rc2

Rc1?

G1?

441

416

209

Φ64

Φ185

Φ145

4-Φ18

Q2S-GF80-40

Φ90

Rc2?

Rc2

G1?

518

482

233

Φ75

Φ200

Φ160

8-Φ18

100

Q2S-GF100-65

Φ112

Rc2?

G2?

538

492

273

Φ98

Φ220

Φ180

8-Φ18

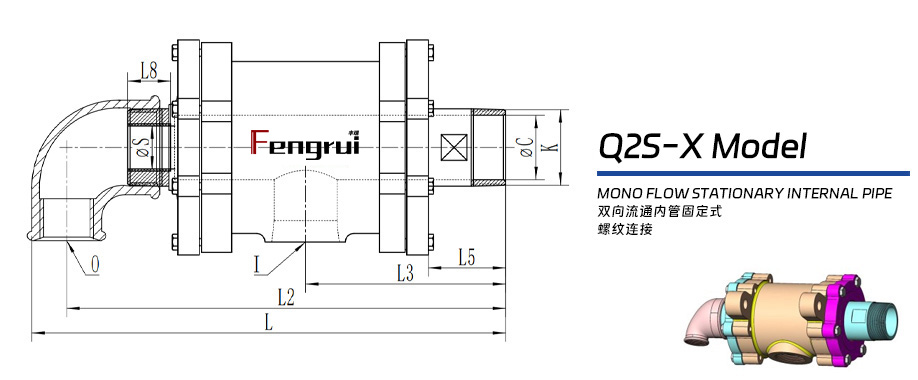

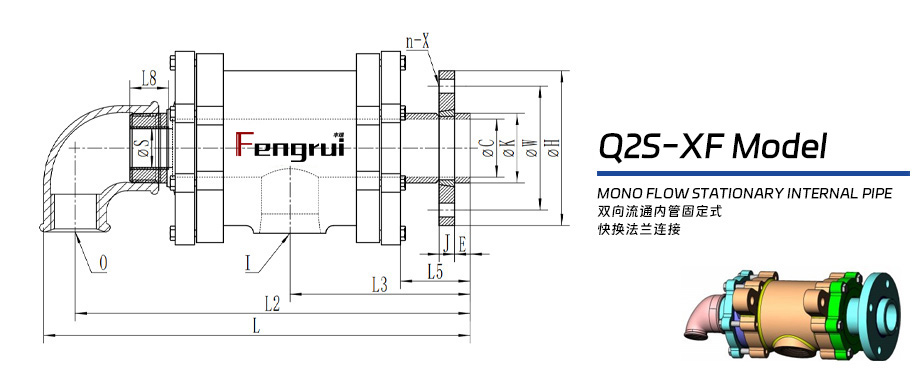

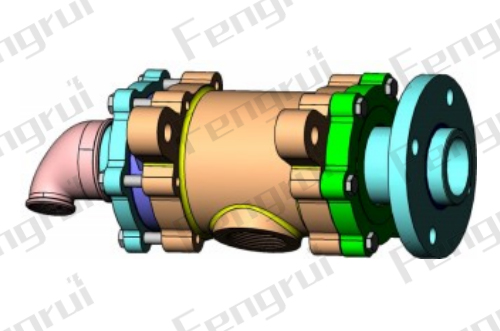

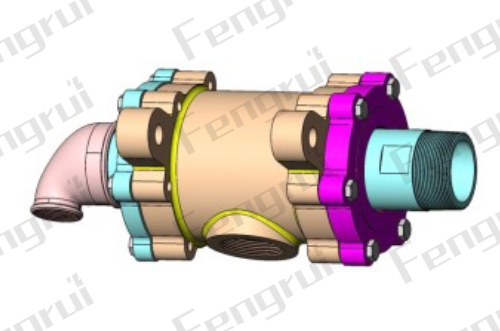

Q2S-X型雙支耳旋轉接頭

Q2X-G型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	C
65	Q2S-X65-32	R2?	Rc2	Rc1?	Φ40	441	416	209	85	50	Φ64
80	Q2S-X80-40	R3	Rc2?	Rc2	Φ46	518	482	233	90	50	Φ75
100	Q2S-X100-65	R4	Rc2?	Rc2?	Φ73	538	492	273	90	50	Φ98
