單/雙通道設計
精密鑄造球磨碳鋼殼體
雙球面密封結構，結構簡單
碳石墨密封環，耐高溫性能好
免維護石墨無油軸承雙支撐，具有自潤滑性耐高溫彈簧的應有，有效保證高溫工況的補償力
可選配項目:
631不銹鋼高溫補償彈簧
高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
| 介質 熱水 最大使用壓力： | DN | 15~65 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 15~65 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 15~65 | 290 PSI | 20 bar | |
| 最大真空度： | 15~65 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 15~20 | 750 RPM | 750 min-1 | |
| 25 | 500 RPM | 500 min-1 | ||
| 32~40 | 300 RPM | 300 min-1 | ||
| 50 | 200 RPM | 200 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢創啟旋轉接頭 | ||

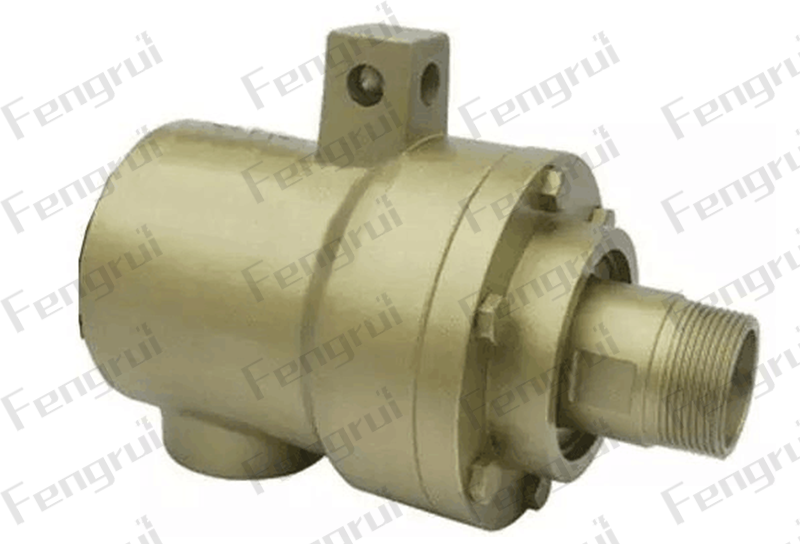

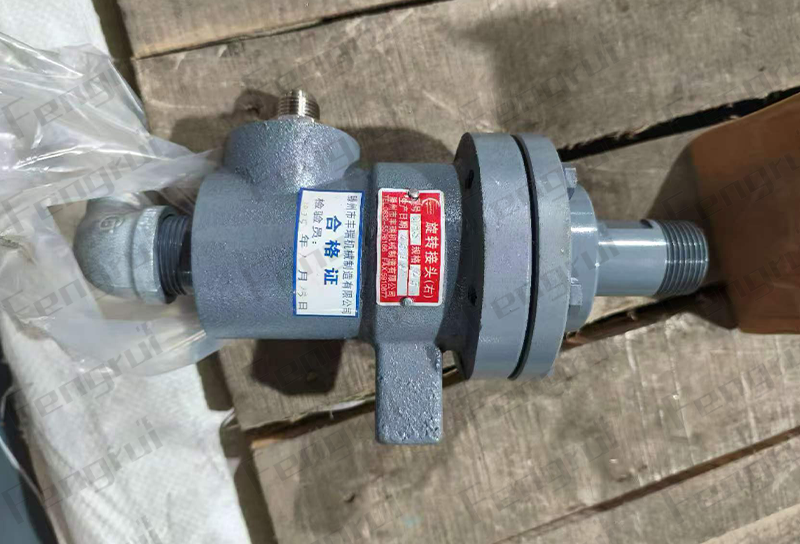

QR型導熱油旋轉接頭專為 320℃高溫導熱油工況研發，內部采用加厚球面密封結構，配置耐高溫石墨密封副、加粗恒壓補償高溫彈簧，內部增設一體式支撐環，支撐環分擔軸向力，大幅提升密封結構穩定性。
密封形式為動態球面自補償密封，運行過程中彈簧持續頂緊密封面，可自動補償輥筒跳動、密封件高溫磨損與安裝同軸偏差，杜絕導熱油滲漏；支撐環定位限位，隔絕高溫熱油直接沖刷密封組件，強化整體耐高溫性能，長期穩定承受 380℃導熱油持續換熱工況，耐高壓、抗熱變形。
廣泛適配各類高溫加熱設備：新材料烘干輥、復合覆膜機、印染熱定型輥、橡塑壓延設備、化工干燥機組、垃圾處理發電站烘干筒、瓦楞高溫烘缸，適用于新材料、紡織印染、橡塑加工、化工烘干、垃圾焚燒發電、造紙包裝等高油溫生產行業。

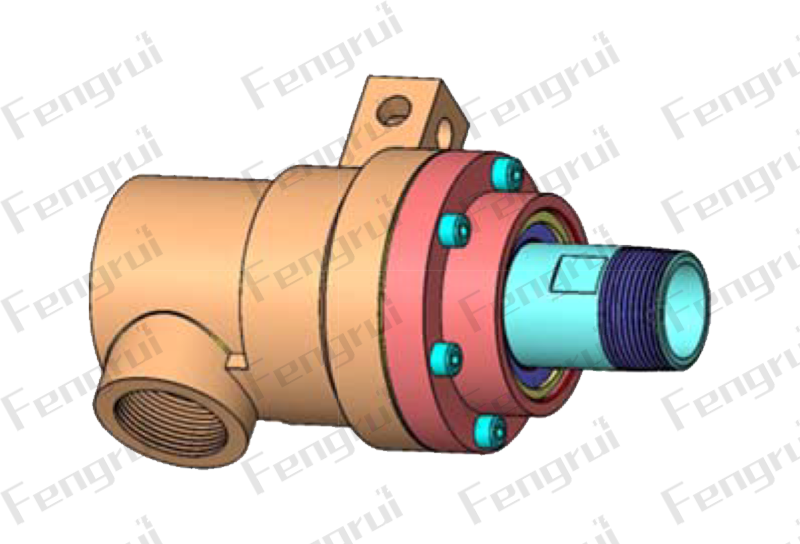

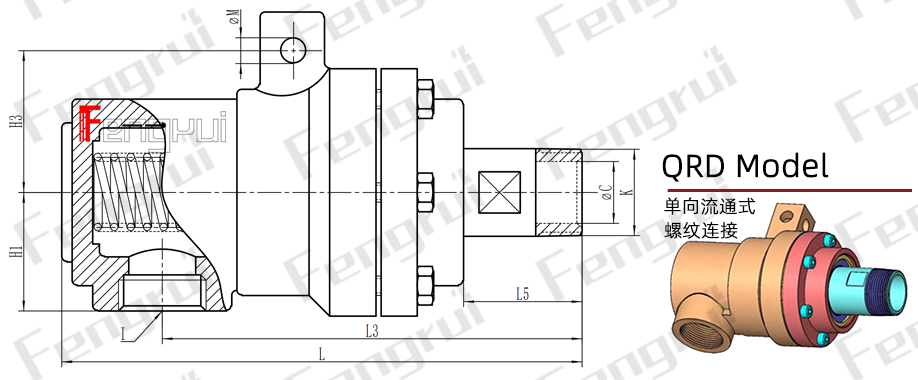

| QRD型旋轉接頭 - 單向流通式 - 螺紋連接 | ||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H1 | H3 | M |
| 20 | QRD20 | R? | Rc? | ?18 | 182 | 152 | 40 | 46 | 55 | ?10 |
| 25 | QRD25 | R1 | Rc1 | ?23 | 202 | 158 | 48 | 50 | 60 | ?10 |
| 32 | QRD32 | R1? | Rc1? | ?32 | 224 | 190 | 50 | 60 | 72 | ?14 |
| 40 | QRD40 | R1? | Rc1? | ?38 | 252 | 196 | 65 | 65 | 76 | ?14 |
| 50 | QRD50 | R2 | Rc2 | ?48 | 285 | 245 | 68 | 75 | 88 | ?14 |

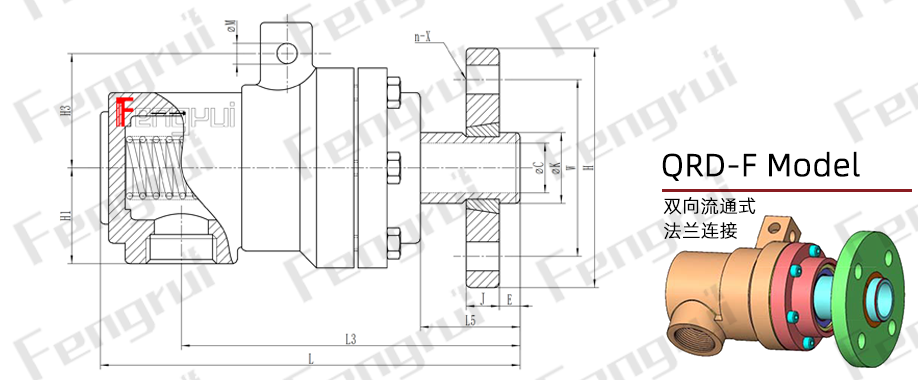

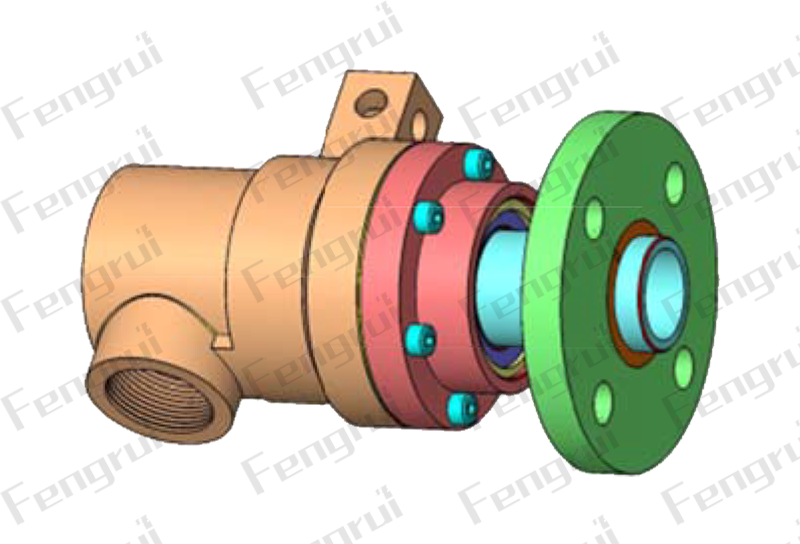

| QRD-F型旋轉接頭 - 單向流通式 - 快換法蘭連接 | |||||||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H1 | H2 | M | H | W | J | E | n-X |
| 20 | QRD-F20 | ?30 | Rc? | ?18 | 182 | 152 | 40 | 46 | 55 | ?10 | 105 | 75 | 16 | 8 | 4-?14 |
| 25 | QRD-F25 | ?35 | Rc1 | ?23 | 202 | 158 | 48 | 50 | 60 | ?10 | 115 | 85 | 16 | 10 | 4-?14 |
| 32 | QRD-F32 | ?45 | Rc1? | ?32 | 224 | 190 | 50 | 60 | 72 | ?14 | 140 | 100 | 18 | 12 | 4-?18 |
| 40 | QRD-F40 | ?50 | Rc1? | ?38 | 252 | 196 | 65 | 65 | 76 | ?14 | 150 | 110 | 18 | 12 | 4-?18 |
| 50 | QRD-F50 | ?60 | Rc2 | ?48 | 285 | 245 | 68 | 75 | 88 | ?14 | 165 | 125 | 20 | 15 | 4-?18 |

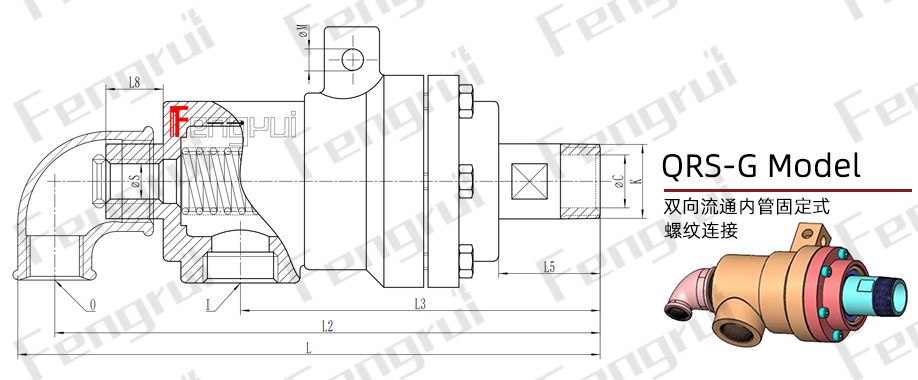

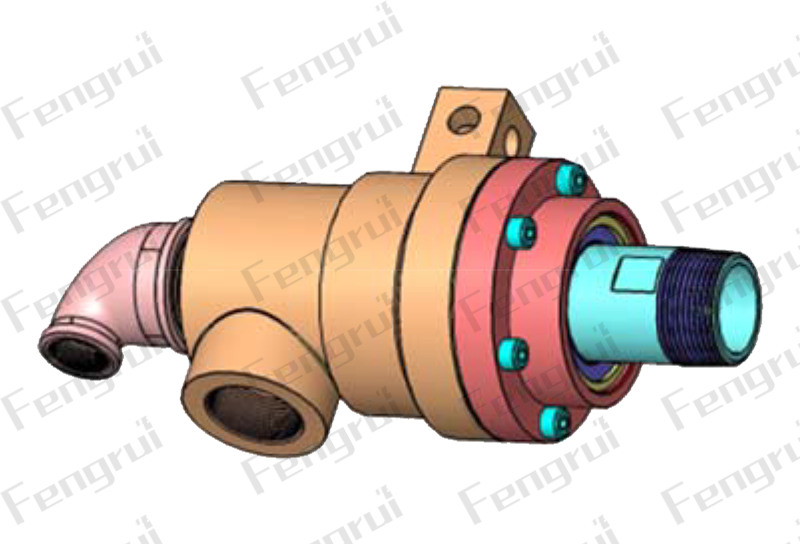

| QRS-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接 | ||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M |
| 20 | QRS-G20-08 | R? | Rc? | Rc? | G? | ?18 | 235 | 220 | 152 | 40 | 34 | ?10 |
| 25 | QRS-G25-10 | R1 | Rc? | Rc? | G? | ?23 | 254 | 239 | 158 | 48 | 34 | ?10 |
| 32 | QRD-G32-15 | R1? | Rc1 | Rc? | G? | ?32 | 276 | 264 | 190 | 50 | 45 | ?14 |
| 40 | QRS-G40-20 | R1? | Rc11? | Rc? | G? | ?38 | 312 | 295 | 196 | 65 | 45 | ?14 |
| 50 | QRS-G50-25 | R2 | Rc1? | Rc1 | G1 | ?48 | 354 | 321 | 245 | 68 | 55 | ?14 |

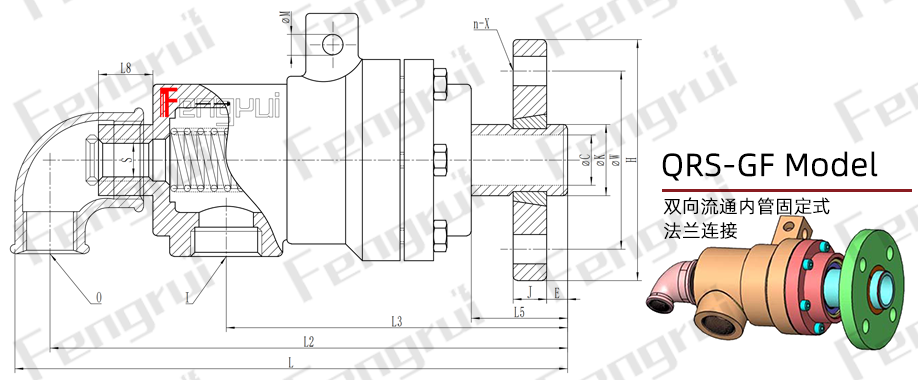

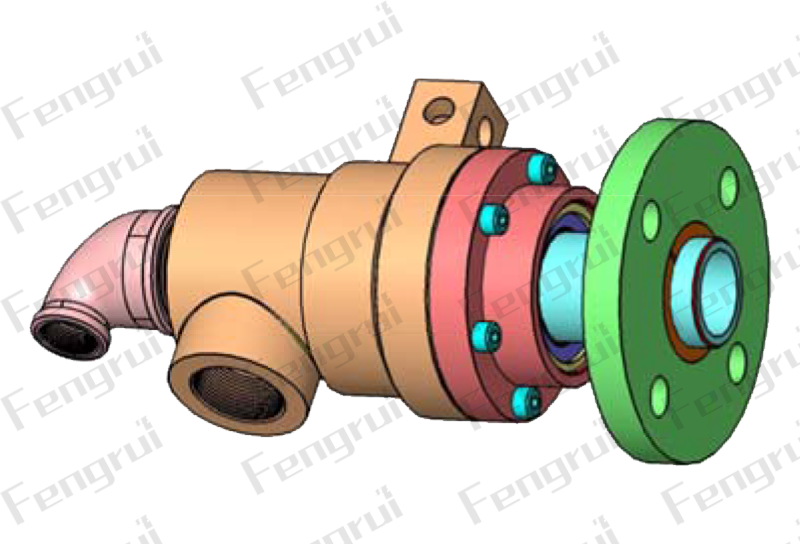

| QRS-GF型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接 | |||||||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M | H | W | J | E | n-X |
| 20 | QRS-GF20-08 | ?30 | Rc? | Rc? | G? | ?18 | 235 | 220 | 152 | 40 | 34 | ?10 | 105 | 75 | 16 | 8 | 4-?14 |
| 25 | QRS-GF25-10 | ?35 | Rc? | Rc? | G? | ?23 | 254 | 239 | 158 | 48 | 34 | ?10 | 115 | 85 | 16 | 10 | 4-?14 |
| 32 | QRS-GF32-15 | ?45 | Rc1 | Rc? | G? | ?32 | 276 | 264 | 190 | 50 | 45 | ?14 | 140 | 100 | 18 | 12 | 4-?18 |
| 40 | QRS-GF40-20 | ?50 | Rc11? | Rc? | G? | ?38 | 312 | 295 | 196 | 65 | 45 | ?14 | 150 | 110 | 18 | 12 | 4-?18 |
| 50 | QRS-GF50-25 | ?60 | Rc1? | Rc1 | G1 | ?48 | 354 | 321 | 245 | 68 | 55 | ?14 | 165 | 125 | 20 | 15 | 4-?18 |

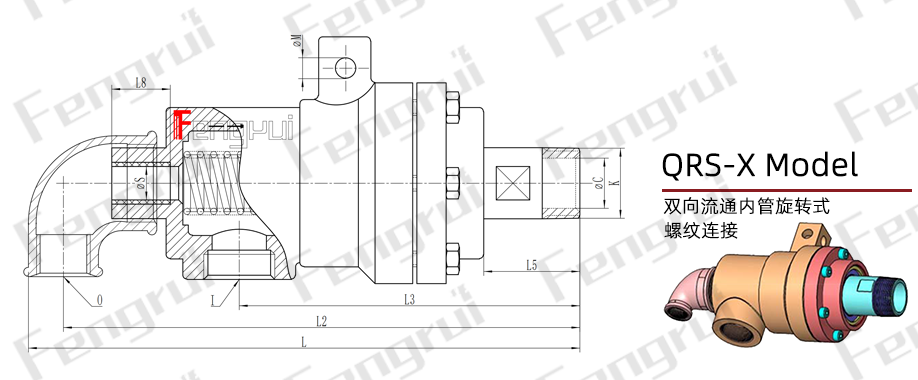

| QRS-X型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接 | ||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M |
| 20 | QRS-X20-08 | R? | Rc? | Rc? | ?12 | ?18 | 235 | 220 | 152 | 40 | 34 | ?10 |
| 25 | QRS-X25-10 | R1 | Rc? | Rc? | ?16 | ?23 | 254 | 239 | 158 | 48 | 34 | ?10 |
| 32 | QRD-X32-15 | R1? | Rc1 | Rc? | ?19 | ?32 | 276 | 264 | 190 | 50 | 45 | ?14 |
| 40 | QRS-X40-20 | R1? | Rc11? | Rc? | ?25 | ?38 | 312 | 295 | 196 | 65 | 45 | ?14 |
| 50 | QRS-X50-25 | R2 | Rc1? | Rc1 | ?31 | ?48 | 354 | 321 | 245 | 68 | 55 | ?14 |

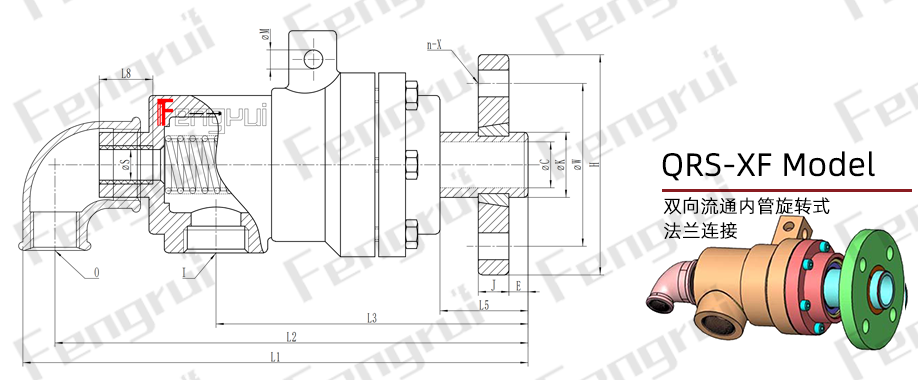

| QRS-X型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接 | |||||||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M | H | W | J | E | n-X |
| 20 | QRS-XF20-08 | ?30 | Rc? | Rc? | ?12 | ?18 | 235 | 220 | 152 | 40 | 34 | ?10 | 105 | 75 | 16 | 8 | 4-?14 |
| 25 | QRS-XF25-10 | ?35 | Rc? | Rc? | ?16 | ?23 | 254 | 239 | 158 | 48 | 34 | ?10 | 115 | 85 | 16 | 10 | 4-?14 |
| 32 | QRS-XF32-15 | ?45 | Rc1 | Rc? | ?19 | ?32 | 276 | 264 | 190 | 50 | 45 | ?14 | 140 | 100 | 18 | 12 | 4-?18 |
| 40 | QRS-GF40-20 | ?50 | Rc11? | Rc? | ?25 | ?38 | 312 | 295 | 196 | 65 | 45 | ?14 | 150 | 110 | 18 | 12 | 4-?18 |
| 50 | QRS-GF50-25 | ?60 | Rc1? | Rc1 | ?31 | ?48 | 354 | 321 | 245 | 68 | 55 | ?14 | 165 | 125 | 20 | 15 | 4-?18 |
