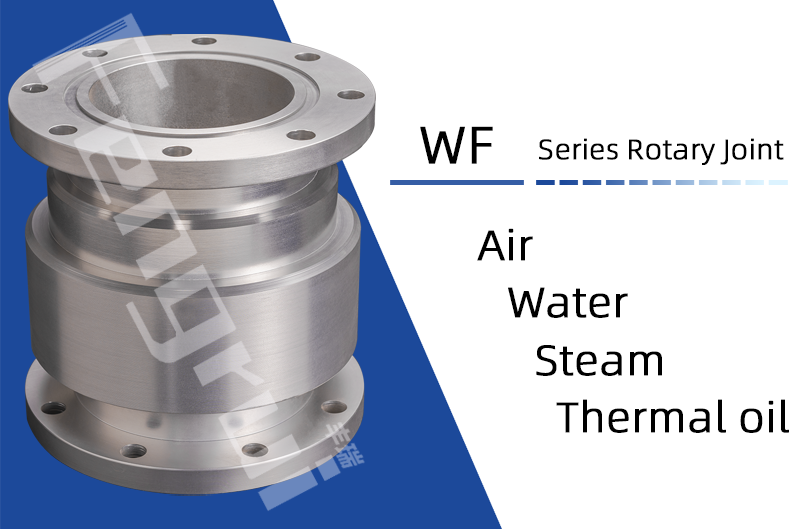

本文適配兩端法蘭連接式的回轉接頭，也成為擺動式旋轉接頭，旋轉管接頭，整機依靠法蘭與設備空心轉軸、管道法蘭對接固定。該款回轉接頭內部標配兩道軸承鋼滾珠支撐結構，升級款配備雙精密深溝球軸承，依靠軸承保障旋轉軸同軸度與轉動靈活性，支撐精度高、運行穩定，但同時對整機同心度、旋轉精度要求極高，這也是該類法蘭回轉接頭泄漏、抱死故障的核心結構誘因。
設備運行工況普遍存在介質復雜問題，介質中混雜砂石顆粒、管道殘留焊渣、鐵銹等硬質細小雜質，長期運行會持續磨損核心密封件；同時配套設備空心旋轉軸若存在跳動、偏擺、不同心等精度偏差，會直接傳導至回轉接頭，引發一系列密封故障和機械故障。
一、法蘭回轉接頭兩類核心泄漏故障區分
現場所有法蘭式回轉接頭輕微漏水、滲液、滴液故障，可嚴格分為法蘭對接面泄漏和主軸旋轉部位泄漏兩類，故障原因、排查方式、解決辦法完全不同，需先區分點位再針對性檢修，避免盲目拆解、換件。
（一）法蘭對接面漏水、滴液：100%為墊片裝配故障
故障現象：液體從回轉接頭法蘭與設備/管道對接法蘭的貼合縫隙滲出、滴水，設備靜止、低壓狀態滲漏輕微，壓力升高后漏水明顯加劇，主軸旋轉部位無任何滲液。
故障根源：該部位泄漏與回轉接頭內部密封、軸承結構無關，僅為兩片法蘭之間的密封墊片安裝異常導致，是現場最常見、最易解決的輕微泄漏問題。
常見墊片裝配問題：
- 墊片偏移、錯位，未完全對正法蘭密封面，局部無密封貼合區域；
- 墊片老化、變形、破損，或長期高溫高壓工況下壓縮松弛，密封回彈失效；
- 法蘭螺栓未對角均勻鎖緊，單邊受力導致法蘭面貼合不緊密，出現細微縫隙；
- 法蘭密封面殘留鐵銹、焊渣、雜物，導致墊片貼合不嚴，形成滲漏通道。
排查與解決方法：停機泄壓斷電后，拆開對接法蘭，清理兩片法蘭密封面的雜質、銹蝕、毛刺，更換全新匹配規格的密封墊片，保證墊片居中對正無偏移，采用對角分次均勻緊固螺栓的方式鎖緊，杜絕單邊暴力擰緊，復位后即可徹底解決法蘭面漏水問題。
（二）主軸旋轉部位滲液、輕微泄漏：內部密封與機械精度故障
故障現象：漏水位置為回轉接頭殼體與旋轉主軸的轉動間隙處，法蘭對接面干燥無滲漏，設備旋轉、帶壓運行時滲液明顯，停機泄壓后滲漏減弱或停止。該故障均為內部核心部件受損或設備精度偏差導致，主要分為兩大誘因。
1. 介質硬質顆粒雜質磨損格萊圈
現場管道系統普遍存在遺留焊渣、氧化鐵銹、砂石硬質細小顆粒，介質流動過程中，雜質會持續沖刷、研磨回轉接頭內部核心密封件格萊圈。格萊圈為精密密封配件，適配潔凈介質工況，面對硬質顆粒極易出現表面劃傷、磨損、密封面貼合不嚴等問題。
長期運行后，格萊圈會形成細微滲漏通道，表現為設備輕微滲液、冒汗式漏水，初期故障不明顯，隨著磨損加劇，泄漏量會持續增大。若雜質堆積在密封摩擦面，還會加劇密封副磨損，大幅縮短回轉接頭使用壽命。
2. 設備主軸偏擺跳動，引發同心度偏差、格萊圈偏磨抱死
該款法蘭回轉接頭依靠雙滾珠軸承/雙精密深溝球軸承支撐旋轉主軸，結構精密、轉動順滑，但對同軸度、旋轉精度要求極高。當配套設備的空心旋轉軸存在徑向跳動、軸向偏擺、不同心、安裝偏移等問題時，設備運轉產生的偏差會直接傳導至回轉接頭主軸。
由此引發連鎖故障：回轉接頭主軸被迫偏心旋轉，內部格萊圈不再均勻磨損，出現單側偏磨，密封面受力不均、貼合失效，快速出現輕微泄漏；若偏擺、跳動問題長期不處理，格萊圈磨損加劇、主軸偏心卡頓，最終會直接導致回轉接頭旋轉軸抱死，設備無法正常運轉，造成停機故障。
二、標準化分步排查流程
第一步：定位泄漏點位，區分故障類型
設備停機、完全泄壓、斷電后，清潔回轉接頭表面水漬污漬，目視精準判斷漏水位置：法蘭縫隙漏水為墊片故障，主軸轉動間隙漏水為內部密封或同心度故障。
第二步：優先排查法蘭墊片密封
檢查法蘭螺栓緊固狀態、墊片對位情況、法蘭密封面潔凈度，異常則更換墊片、規范緊固，排除外部密封問題。
第三步：介質工況排查，確認顆粒雜質影響
檢查管道介質潔凈度，查看系統是否存在大量焊渣、鐵銹、砂石顆粒，判斷是否為雜質磨損格萊圈導致泄漏，必要時加裝管道過濾裝置，攔截硬質雜質。
第四步：檢測設備主軸旋轉精度，校正同心度
檢測配套空心主軸的跳動量、偏擺量，校正設備安裝精度，消除同軸度偏差，從根源解決格萊圈偏磨、主軸抱死隱患。
第五步：拆解檢修內部密封與軸承
排除以上問題后，若泄漏依舊存在，拆解回轉接頭，檢查格萊圈磨損、劃傷情況，更換全新密封件；同時檢查內部滾珠/深溝球軸承是否卡頓、磨損、失效，保障主軸支撐精度。
三、常見維修誤區與預防方案
- 誤區1：只更換格萊圈，不清理管道雜質。管道內砂石、焊渣未清除，新密封件會快速再次磨損，泄漏復發。
- 誤區2：只換密封件，不校正設備主軸偏擺跳動。同心度偏差未解決，依舊會出現單側偏磨，短期再次泄漏、甚至抱死。
- 誤區3：法蘭墊片隨意安裝、螺栓單邊緊固。導致法蘭密封不嚴，長期滲漏，損傷法蘭密封面。
- 誤區4：忽視軸承精度維護。軸承磨損、卡頓會加劇主軸偏心，加重密封磨損，形成惡性循環故障。
四、日常運維防泄漏核心要點
1. 新管道系統務必提前沖洗，徹底清除焊渣、鐵銹、硬質顆粒，避免雜質進入回轉接頭磨損密封件；老舊管道建議加裝精密過濾器，持續凈化介質。
2. 定期檢測設備旋轉主軸同心度、跳動量，發現偏擺、偏心問題及時校正，杜絕偏差傳導至回轉接頭。
3. 每次檢修拆裝法蘭，必須更換全新密封墊片，禁止重復使用老化、變形墊片，緊固遵循對角均勻鎖緊原則。
4. 定期檢查回轉接頭軸承運轉狀態，出現卡頓、異響及時維護，保障主軸旋轉精度，保護格萊圈密封結構。
