旋轉接頭作為烘缸、軋輥、輥筒等設備的核心動密封部件，廣泛應用于冷卻水、蒸汽、導熱油介質工況。現場大量非正常泄漏故障，并非接頭本體裝配、彈簧失效問題，而是介質流體內部混入固體顆粒、銹蝕雜質、油泥焦屑等異物，侵入密封摩擦副，破壞精密密封面，逐步引發滴漏、噴射泄漏直至密封完全失效。本文結合水冷卻、蒸汽、導熱油三類典型工況，分析雜質致漏機理、密封件損傷特征，給出排查與改善對策。
1 概述

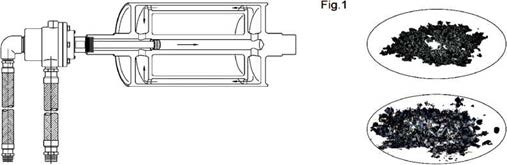

旋轉接頭依靠動靜環密封面精密貼合實現介質密封，摩擦副間隙極小，一般僅微米級別。當循環介質內部存在顆粒雜質時，硬質顆粒會被帶入動靜環密封接觸面之間，在設備持續旋轉摩擦作用下，劃傷、研磨密封端面。
很多現場故障表現為：新機初期運行正常，使用數周或數月后逐步出現泄漏；檢修拆解接頭，彈簧完好、殼體無開裂，但是石墨環、密封環端面出現劃痕、麻點、溝槽，這就是介質雜質造成損傷的典型特征。
按介質可分為三大類工況：冷卻水（循環水）、飽和 / 過熱蒸汽、高溫導熱油，不同介質里雜質來源、損傷形式各有區別。
2 不同介質工況雜質來源與泄漏失效過程

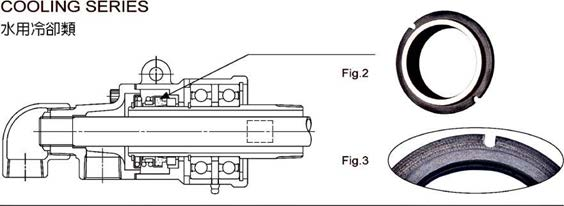

2.1 通水冷卻旋轉接頭
通水工況介質為循環冷卻水，雜質主要來源：管道鐵銹、焊渣、水垢顆粒、系統泥沙、管路銹蝕剝落碎屑。
冷卻水系統經過管道、換熱器、輥筒長期運行，管壁氧化銹蝕產生氧化鐵皮顆粒；系統檢修后沒有充分沖洗管路，焊渣、砂石殘留于管路內部。
雜質隨水流進入旋轉接頭內部，卡入石墨?金屬動靜密封面之間。
1. 輕微階段：細小顆粒反復研磨密封面，密封摩擦面失去光亮，出現細密磨痕，接頭出現輕微滲水；
2. 發展階段：顆粒持續刮擦，密封面形成環狀溝槽，密封面無法完全貼合，泄漏量持續變大；
3. 嚴重損傷：硬質大顆粒造成密封環崩邊、缺口，冷卻水大量外漏。
正常合格密封端面光滑發亮；雜質損傷后的密封面粗糙無光，布滿劃痕，無法實現密封。

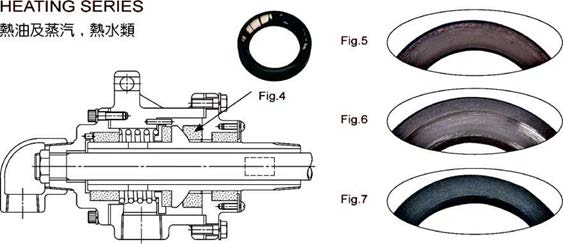

2.2 通蒸汽旋轉接頭
蒸汽工況，介質為飽和蒸汽或者過熱蒸汽，雜質來源主要為：鍋爐管道氧化皮、管道焊渣、汽水攜帶泥沙、管道銹蝕剝落物。
蒸汽管道在升溫降溫交變工況下，內壁氧化層容易成片剝落，形成硬質氧化顆粒，跟隨蒸汽高速流動進入旋轉接頭。
蒸汽介質溫度高，密封副處于高溫摩擦狀態。硬質氧化皮顆粒進入密封端面：
1.顆粒在高速旋轉 + 高溫條件下，會壓入石墨密封環表面，壓出凹坑，破壞平面度；
2.蒸汽壓力高，一旦密封面出現微小溝槽，高壓蒸汽會順著縫隙向外噴射，泄漏發展速度比通水工況更快；
3.雜質磨損同時破壞密封面液膜，會加劇干摩擦，進一步加速密封件燒損，出現接頭過熱、密封環碎裂。
很多蒸汽旋轉接頭使用 3?6 個月就發生噴射泄漏，拆解可見密封環布滿壓痕、放射狀劃痕，大多為管道氧化皮所致。
導熱油工況運行溫度高，雜質來源最為復雜：管路焊渣、系統鐵銹，**導熱油高溫裂解產生的油泥、積碳焦粒、金屬磨損碎屑**。
導熱油長期高溫運行會發生熱劣化，生成膠質、碳質顆粒；設備管路內部銹蝕、泵體磨損金屬粉末混合在熱油中，形成油泥雜質。
熱油粘度隨溫度變化，低溫時油泥容易沉積，升溫之后雜質懸浮在介質中進入旋轉接頭。
1. 細小碳粒、金屬顆粒研磨密封端面，形成細密溝槽，導熱油開始滲漏；
2. 大顆粒硬質焦屑會造成密封環嚴重磨損，出現寬大溝槽，熱油大量泄漏；
3. 油泥雜質還會卡滯彈簧，導致彈簧壓縮量不足，動靜環不能緊密貼合，進一步放大泄漏故障；

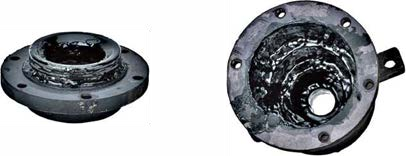

4. 典型現場案例：軋機輥筒導熱油旋轉接頭，開機運行一切正常，運行約 3 個月逐步出現漏油；拆解接頭內部充滿油泥與固體雜質，密封環嚴重磨損失效，油品劣化，就是典型雜質引發故障。
3 雜質損傷密封件的典型特征（故障判斷要點）
檢修拆解旋轉接頭，可直接觀察密封環摩擦面快速判斷故障根源：
1. **正常合格狀態**：密封摩擦面光滑、平整、光亮，無劃痕凹坑。此時即便有泄漏，基本可以排除介質雜質因素，需要排查彈簧力、裝配、壓力沖擊等其它原因。
2. **輕度雜質損傷**：密封端面粗糙、失去光澤，布滿細密環狀劃痕，沒有很深溝槽，接頭輕微滴漏，屬于細小顆粒持續研磨。
3. **中度雜質損傷**：密封面出現明顯環形溝槽，局部麻點凹坑，介質明顯泄漏，顆粒已經持續破壞密封平面。
4. **嚴重異常磨損**：密封環表面寬大溝槽、局部崩缺，密封面大面積損毀，介質大量噴射泄漏；接頭腔體內部積存大量油泥、焦屑、鐵銹顆粒。
重點區分：若是干燒、過熱失效，密封件多表現為龜裂、碳化；雜質顆粒磨損，核心特征是**摩擦面大量劃痕、溝槽，接頭腔體可找到固體雜質碎屑**。
4 故障的預防與解決對策
旋轉接頭密封件屬于精密易損件，一旦密封面被顆粒劃傷，更換新密封件如果不解決介質雜質源頭，很快會再次損壞重復泄漏。需要從源頭過濾、管路處理、維護巡檢三個方向處理：
1. 管路系統充分沖洗
新設備安裝、管路改造檢修完成后，務必對整個管路系統進行循環沖洗，把焊渣、鐵銹、砂石徹底清理干凈，之后再接入旋轉接頭，避免安裝初期雜質直接打壞密封。
2. 增設過濾裝置
- 冷卻水工況：管路加裝 Y 型過濾器，定期清理濾網；循環水系統做好水處理，減少結垢、銹蝕。
- 蒸汽管路：前端加裝蒸汽過濾器，攔截管道氧化皮；定期排放管道疏水。
- 導熱油系統：系統安裝過濾器，定期清洗過濾芯；定期檢測導熱油理化指標，油劣化、結焦時及時換油，減少油泥碳粒生成。
3. 定期巡檢與介質化驗
定期觀察旋轉接頭泄漏狀態；導熱油定期取樣化驗，監測油的粘度、殘?zhí)迹焕鋮s水觀察濁度；蒸汽系統定期排污。一旦發現介質雜質含量高，優先處理系統介質，不要單純反復更換旋轉接頭密封件。
4. 備件檢修注意事項
拆解故障接頭，若確認是顆粒雜質磨損，更換密封件同時，必須清理接頭殼體內部殘留雜質，不能直接換新密封就裝機；否則殘留顆粒會再次損傷新密封環。
5 結語
冷卻水、蒸汽、導熱油工況的旋轉接頭，很多非預期泄漏故障，根源不在接頭本體質量，而是流體介質內部固體顆粒雜質侵入動密封摩擦副。顆粒雜質研磨劃傷精密密封端面，逐步發展成滲漏、噴射泄漏。
處理這類故障不能只簡單更換密封件，治標不治本。必須溯源介質系統，做好管路沖洗、過濾凈化，控制介質內部顆粒含量，才能延長旋轉接頭使用壽命，降低停機故障率。
